可融性インターフェースの使用方法: 完全なステップバイステップガイド

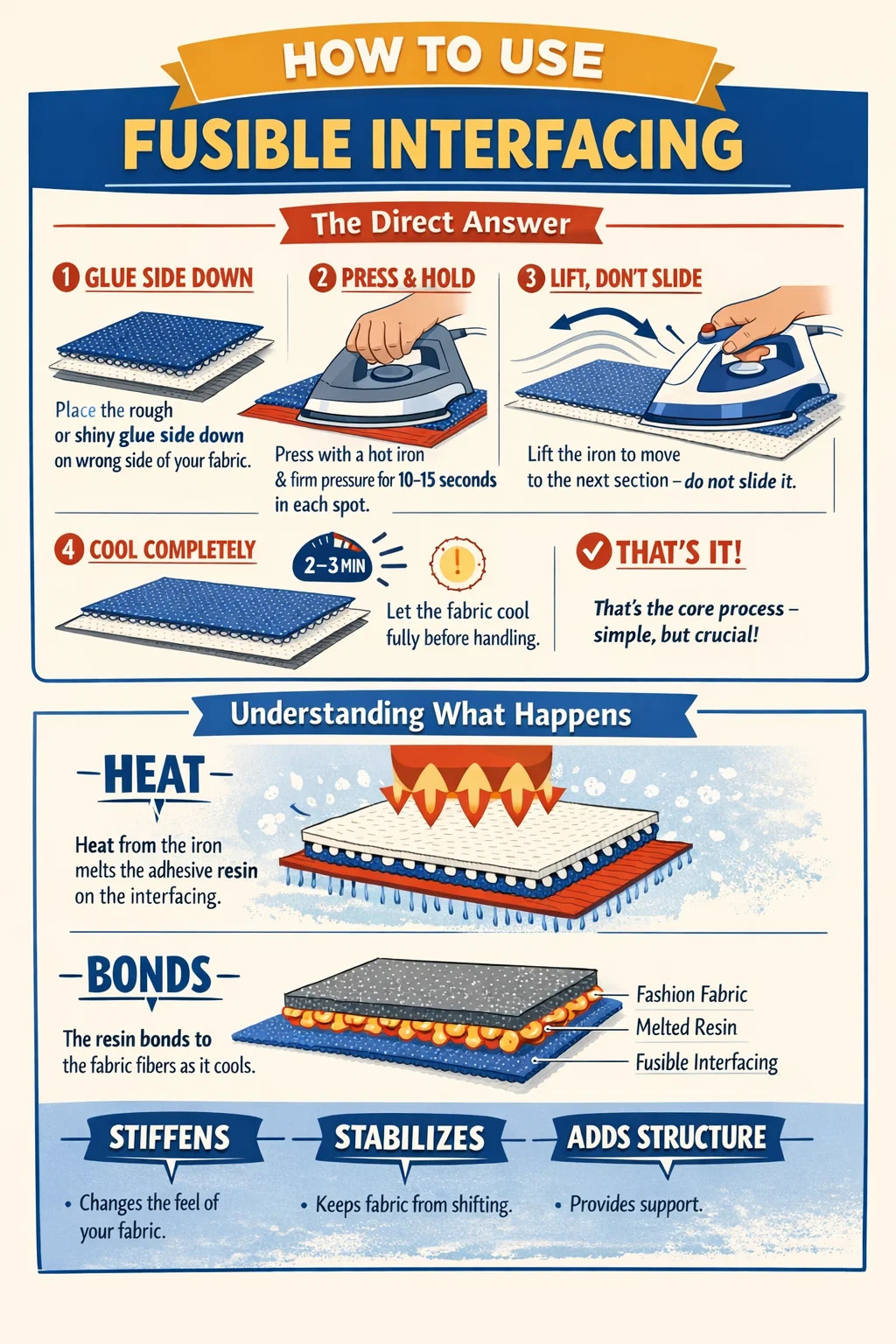

可融性インターフェースの使用方法: まず直接的な答え

接着芯はアイロンの熱を利用して生地に接着します。あなたは、 接着面（ザラザラした面またはわずかに光沢のある面）を下にして、生地の裏側に貼り付けます。 次に、熱いアイロンでしっかりと持続的な圧力をかけて、セクションごとに 10 ～ 15 秒間押します。アイロンを持ち上げて移動します。滑らせないでください。生地を完全に冷ましてから取り扱ってください。それが中心的なプロセスです。適切なタイプの選択、生地の準備、剥がれのトラブルシューティングなど、他のすべての作業は、この基礎の上に構築されます。

接着芯と接着芯は家庭用縫製では同じ意味で使用されることが多いですが、アパレルや繊維業界では、芯地とは専門的には主に暖かさや身体を守るために、表生地と裏地の間に挿入される層を指します。実際の縫製用語では、可融性接着芯と可融性芯地はどちらも生地を安定させ、強化し、構造を追加する役割を果たします。適用方法はどちらも同じです。

可融性インターフェースがファブリックに実際にどのような影響を与えるかを理解する

単一の作品をプレスする前に、素材レベルで何が起こっているかを理解するのに役立ちます。接着芯は、片面が熱可塑性樹脂でコーティングされたベース（織物、不織布、ニット）を備えています。熱を加えると樹脂が溶けてファッション生地の繊維に浸透します。冷却すると固化し、2 つの層の間に機械的結合が形成されます。

この結合により生地の風合いが変わります。柔らかくドレープ性のある軽量のコットンは、融合後はよりしっかりとした構造になります。伸縮性のあるニットを安定させることができるので、ネックラインを縫うときに歪みません。襟スタンドは、何十回の着用や洗濯を経てもその形状を維持します。

この結合がどの程度良好に形成されるか、および最終結果がどのように動作するかに影響を与える主な変数は次のとおりです。 アイロンの温度、スチームの有無、圧力、放置時間 （アイロンを一箇所に保持する時間）。これらを間違えると、接着芯に気泡が入ったり、剥がれたり、まったく接着しなかったりする最大の原因になります。

可融性インターフェースの種類と 芯地 : 正しいものを選択する

すべての可融性接着剤が同じように作られているわけではありません。間違ったタイプの使用は、最も一般的な縫製ミスの 1 つです。固すぎる芯地はブラウスのドレープを台無しにし、軽すぎる芯地はウエストバンドに必要なサポートを与えません。主なタイプの内訳は次のとおりです。

不織布接着芯

織った糸や編んだ糸ではなく、結合した繊維から作られています。木目の線がないため、歪みなくどの方向にでも切断できます。これは、多数の小さな部品を切断する場合に実用的な利点です。不織布のインターフェースは硬く、ドレープ性が低い傾向があるため、バッグ作り、ウエストバンド、クラフトプロジェクトなどの構造的な用途に適しています。これは最も広く利用可能なタイプであり、通常、低予算のインターフェイスを指します。ただし、特に頻繁に着用したり洗濯したりする衣類では、時間の経過とともに折り目に沿ってひび割れが発生する可能性があります。

織布接着芯

通常の生地と同じようなシボがあるため、最高の結果を得るには、接着芯のシボをファッションファブリックのシボに合わせるとよいでしょう。織布接着芯は布地に逆らうのではなく、布地に沿って動くため、不織布よりもはるかにドレープを保ちます。シャツ、ジャケットの前身頃、襟部分など、剛性のない構造が必要なあらゆる場所の衣服の構造に最適です。 織物接着芯は一般に、衣類縫製の専門標準と考えられています。

ニット接着芯(トリコット)

ストレッチ素材専用に設計されています。トリコットのインターフェースは一方向または両方向に伸縮性があるため、ジャージ、スパンデックス混紡、その他の伸縮性のある素材を制限するのではなく、これらの素材と一緒に動きます。不織布または織布の接着芯をニット生地に融合すると、伸縮性が完全に失われます。たとえ外側の生地が完全に上質であっても、生地は縫い目から伸びません。トリコットまたはその他のニット可融性接着芯がこの問題を解決します。

暖かさのための接着芯地

接着芯地として販売されている製品の中には、構造よりも断熱性を優先したものもあります。これらは通常、アウターの内側、シェル生地と裏地の間に使用され、かさばらずに暖かさを追加します。 Thermolam および類似の製品がこのカテゴリに分類されます。これらは標準的な可融性接着芯よりも厚くて嵩高く、融着はしますが、主な目的は構造ではなく熱です。

インターフェイスの重み: ライトウェイト、ミディアム、ヘビーウェイトの説明

構造タイプ以外にも、インターフェイスにはさまざまな重さがあり、生地に重さを一致させることは、タイプを一致させることと同じくらい重要です。一般的なルール: 接着芯はファッション生地と同じか、それよりも軽いものにする必要があります。 重くなると、生地をサポートするのではなく、生地に対して作用する剛性が増します。

• 軽量の接着芯 — シルク、ボイル、シフォン、または軽量のコットンローンなどの上質な生地に使用されます。ほつれを防ぎ、ドレープを変えることなく縫い目を平らにするのに十分な量のコシを追加します。 Pelon 906F は、一般的に使用される軽量不織布のオプションです。
• 中厚手の接着芯 — 衣服縫製の主力製品。キルティングコットン、リネン、中厚手のデニム、およびほとんどのドレスウェイト生地に適しています。衿部分、ボタンバンド、ポケットフラップ、ヨークなどに使用されます。
• 厚手の接着芯 — ストレス下でも形状を保持する必要がある構造要素: ウエストバンド、バッグのベース、帽子のつば、構造ボディスなど。非常にしっかりした仕立てが求められるジャケットのフロントの仕立てにも使用されますが、多くの仕立て屋はオートクチュールの仕事では非接着（縫い込み）オプションを好みます。

疑わしい場合は、パターン部分にカットする前に、小さなテストピースを切り取り、ファッション生地の切れ端に融合させてください。このテストには 2 分かかります。これにより、望まない結果にコミットする必要がなくなります。

ステップバイステップ: 接着芯を正しく適用する方法

ここでは、セットアップからクールダウンまで、接着の品質に影響を与えるあらゆる詳細を網羅した完全なプロセスを示します。

ステップ 1: 生地と接着芯の両方を事前に収縮させる

接着芯は洗濯すると縮む可能性があり、ファッション生地よりも縮むと、最初の洗濯サイクルの後に泡が立ったり、しわが寄ったりしてしまいます。織物およびニットの接着芯を温水に 15 ～ 20 分間浸して防縮し、平らに置くか吊るして乾燥させます。一般に、不織布の接着芯はより安定しており、事前に収縮させる必要はありませんが、製造元の指示を確認してください。完成した衣類を洗濯するのと同じ温度の水を使用して、同時にファッション生地を事前に縮めます。

ステップ 2: 接着芯を正確にカットする

パターン部分に正確に一致するように接着芯をカットするか、接着芯の縫い代をすべての端で約 1/8 インチ (3 mm) 切り取ります。このトリミングされたアプローチにより、縫い代がかさばるのを防ぎ、後で縫い目を押し開くのが簡単になります。織物接着芯の場合は、接着芯の目をファッション生地の目に合わせてください。不織布の場合は関係ありません。

ステップ 3: 接着面を特定する

接着芯の接着面は、滑らかな反対側と比較して、わずかにザラザラまたはでこぼこした感じになります。明るい場所では、樹脂の小さな点が見える場合があります。接着面にわずかに光沢のあるコーティングが施されている接着芯もあります。よくわからない場合は、熱いアイロンの先端をスクラップの両側に軽く触れてください。粘着面がアイロンにわずかにくっつきます（ただし、短時間触れただけでは接着しないはずです）。 粘着面は常に下を向き、ファッション生地の裏側を向きます。

ステップ 4: アイロン台をセットアップする

平らな場所でしっかりとしたアイロン台またはウールのプレスマットを使用してください。パッド入りのアイロン台カバーは、圧力がかかると不均一に圧縮され、接着面の一部が不十分に融合する可能性があります。ファッション生地を裏側を上にしてボード上に置きます。接着面を上にして接着面を下にして、布地と慎重に位置合わせします。大きなピースをフュージングする場合は、ずれを防ぐために中心から始めて外側に向かって作業してください。

ステップ 5: 正しいアイロン温度を設定する

多くのプロジェクトが失敗するのはここです。冷たすぎると樹脂が溶けて接着できなくなります。熱すぎると、繊細な生地が焦げたり、合成繊維が変形したり、接着芯が過剰に融着して脆くなったりします。まずインターフェイスの製造元の指示に従ってから、お使いの生地の種類と相互参照してください。

• コットンとリネン: 高温 (コットン設定、約 400°F / 204°C)、スチームまたは乾燥 (接着芯の指示に応じて)
• ウール：中〜強火、当て布使用、スチームは通常大丈夫
• シルクおよび軽量合成繊維: 低温から中温、ドライアイロン、当て布を使用してください。
• ポリエステルブレンド: 中温、最初にテストします - ポリエステルが溶けたり艶出ししたりする可能性があります
• ニットおよびストレッチ素材: 特にニット接着芯の指示に従い、通常は中温で温めてください。

ステップ6: 当て布を使う

当て布は生地が鉄板と直接接触するのを防ぎ、濃い色の生地のテカリを防ぎ、熱を均一に分散します。薄い綿モスリン、専用の当て布、または接着芯の上に湿った綿布を置きます。 湿ったプレス布は上から蒸気を導入し、蒸気を指定する接着面の接着を向上させることができます。 ただし、水染みができやすい生地のスチームには注意してください。

ステップ 7: しっかりと一定の圧力で押します。

アイロンは当て布の上に置き、しっかりと均等に圧力をかけてまっすぐに押してください。 10 ～ 15 秒間押し続けます。 持ち上げて次のセクションに進みます。布地の上でアイロンを滑らせないでください。 スライドさせると、接着が固まる前に界面がずれてしまう可能性があります。完全にカバーできるように、各プレス位置をわずかに重ねます。約6インチ×3インチの標準的なカラーピースの場合、通常、全体をカバーするには3～4箇所の重なり合うプレス位置が必要です。

ステップ 8: 裏返して生地側から押します。

接着芯側から全体をプレスしたら、ファッション生地が上になるように裏返します。生地の右側からもう一度当て布をして強めにプレスします。この 2 回目のプレスにより、熱が両方向から浸透し、1 回目のパスで完全に結合しなかった樹脂が活性化されます。

ステップ 9: 移動する前に完全に冷却してください

樹脂が冷えて固まるまで、接着は完全に硬化しません。ピースを動かすのが早すぎると、接着が歪んだり、界面がずれたりする危険があります。溶けた部分をアイロン台の上に平らにして、少なくとも 2 ～ 3 分間、または厚手の生地の場合はそれ以上放置します。手に取って確認したいという衝動を抑えてください。これは最もスキップされがちなステップであり、最も重要なステップの 1 つです。

接着芯と芯地を生地の種類に合わせる

生地が異なれば、接着芯に対する反応も異なります。各ファブリックの種類に固有の課題を理解すると、よくある落とし穴を回避するのに役立ちます。

綿と麻

インターフェースとしては最も寛容な生地です。コットンとリネンは高温に耐え、確実に融着し、何度洗濯しても接着力を保持します。中厚手の織物または不織布の接着芯は、ほとんどの綿衣料品の用途に適しています。キルティング綿の場合は、軽量の接着芯で十分なことがよくあります。 パターンピースをカットする前に、必ずスクラップでテストしてください 、綿生地は織り密度と処理が大きく異なるためです。

シルクと繊細な生地

シルクは非常に軽いタッチを必要とします。入手可能な最も軽量の接着芯を使用してください。多くの場合、シルク オーガンザの非接着バージョンがオートクチュールの仕立て屋によって推奨されますが、接着可能なものを使用している場合は、非常に軽量のトリコットまたは織りの接着可能な接着布を選択し、広範囲にテストしてください。アイロンは低温で、スチームではなく乾いた当て布をしてください。非常に細いシルクやアンティーク シルクには、可融性接着芯の使用は絶対に避けてください。必要な熱により繊維が永久に損傷する可能性があります。

ウールとスーツ生地

仕立て用に特別に設計された織物接着芯は、ウールスーツのプロの選択です。 Vilene や Freudenberg の織物接着芯などの製品は、世界中のジャケット メーカーで使用されています。織り構造により、生地は構造を提供しながら、ある程度のドレープと動きを維持できます。常にウールまたは厚手の当て布を使用し、蒸気を当てます。ウールは蒸気でのプレスによく反応し、プレス中に湿った当て布を上側に置くと優れた接着が促進されます。

ストレッチ生地とニット生地

ストレッチ素材にはニット（トリコット）接着芯のみを使用してください。衣類の伸縮方向に一致する伸縮方向で接着芯をカットします。織物に使用する場合よりもわずかに低い熱で塗布し、プレス中に生地を伸ばさないようにします。ここでは、ウールのプレスマットが役に立ちます。生地の質感を歪めることなく、それに適応するある程度の柔軟性があります。

合成繊維: ポリエステル、レーヨン、および混紡

合成繊維は最も注意が必要なグループです。ポリエステルは比較的低温で溶けるため、高熱をかけて接着面を融着すると、生地に永久的なダメージを与え、修復不可能な光沢のある表面や溶けた表面が生じる可能性があります。 合成繊維の場合は、必ず最初に端切れでテストしてください。 アイロンは接着が可能な最低温度で、必ず当て布を使用してください。多くの下水道では、熱の問題を完全に回避するために、合成繊維の接着面を縫い付けることを好みます。

衣類のどこに接着芯と芯地を使用するか

インターフェイスをどこに適用するかを知ることは、その方法を知ることと同じくらい重要です。これを十分に使用しないと、構造要素が弱く、ずさんなままになります。使いすぎると衣服が硬くなり不快になります。

• 衿と衿スタンド： 常に各ピースの少なくとも半分に接続されています。接着芯は、襟を回転させて着用したときにその形状を維持できる堅さを提供します。
• 袖口: 少なくとも外側の袖口部分には中厚手の接着芯が使用されています。袖口は摩耗や洗濯によるストレスが多くかかりますが、接着芯を使用することで、時間が経っても袖口がくたびれるのを防ぎます。
• ボタンバンドとボタンホール前立て: ボタンが生地を引っ張って形が崩れるのを防ぐために、補強が必要な重要な部分。ボタンホールのマークをわずかに超えて、バンド全体のインターフェイスにします。
• ウエストバンド: ヘビーウェイトまたはミディアムウェイトの接着芯がウエストバンドの全長に適用されています。この部分には着用時に大きなストレスがかかります。接着芯は、数回着用してもウエストバンドが伸びたり歪んだりするのを防ぎます。
• ジャケットとコートのフロント: 仕立ての際、ジャケットの前部を接合して、体に滑らかにドレープできる構造を提供します。胸当てと前面は通常、最良の結果を得るために織りまたはヘアキャンバス (縫い込み) 接着芯で接続されますが、家庭用縫製には接着剤が広く使用されています。
• ポケットのフラップとウェルトポケット: 形状を維持するためにインターフェイスすることで恩恵を受ける小さな構造要素。インターフェースが取り付けられていないポケット フラップは、数回使用すると座屈して変形します。
• ネックラインの表面: 取り付ける前に、表面ピースをインターフェースします。これにより見返しの外側へのめくれを防ぎ、ネックラインを滑らかに保ちます。
• ジッパー部分: ジッパーが挿入されるシームラインに沿って軽量の接着芯の薄いストリップを適用すると、縫い目が強化され、時間が経ってもジッパーが生地を横に引っ張るのを防ぎます。
• バッグ本体とハンドル： バッグの製造では、厚手の接着芯または接着フリースを外側の生地とハンドルに適用して、バッグに構造を与えます。バッグのパターンの多くは複数の層を必要とします。

保温層として使用される可融性芯地は、通常、外側のシェル部分と同じ形状に切断され、シェル生地に融着されるか、シェルと裏地の間に別の浮遊層として挿入されます。暖かさと装飾的な質感を兼ね備えたキルティング接着芯もご用意しています。

可融性インターフェースを適用する際の一般的な問題とその解決方法

接着芯が剥がれたり接着しなかったり

最も一般的な原因は、熱、圧力、または滞留時間が不十分であることです。最初の洗濯後、またはその前でも接着芯が剥がれてきた場合は、次の解決策を試してください。アイロンの温度を少し上げて、再度プレスし、各セクションごとに 15 秒間保持します。アイロンを単に表面に置くのではなく、下向きの圧力で押していることを確認してください。より重いアイロンを使用したり、プレス直後に仕立て屋の拍子木を使用したりすることも (作品が冷めるまで熱を保つため)、接着を改善することができます。

接着不良のもう 1 つの原因は、生地の仕上げです。一部の生地、特に撥水剤や汚れ防止加工が施された生地は付着しにくくなります。生地を予洗いすると、多くの表面処理が除去されます。生地の接着を本当に妨げるコーティングが施されている場合は、縫い込み式接着芯に切り替えてください。

洗濯後の泡立ちやシワ

最初の洗濯後の泡立ちは、ほとんどの場合、収縮差が原因で発生します。 — インターフェースと生地は異なる速度で収縮しました。修正するには、融合前に両方のマテリアルを事前に収縮させます。すでに気泡が発生している場合は、非常に熱いアイロンと強い圧力で再度プレスして層を再接着できる場合がありますが、接着が失敗すると結果に一貫性がありません。

ファブリックを通して見えるインターフェース

明るい色の生地や薄手の生地では、濃い色や樹脂でコーティングされた接着芯が右側に透けて見えることがあります。解決策は、白または中間色の軽量接着芯を使用し、適用する前に光にかざしたスクラップでテストすることです。非常に薄手の生地の場合は、接着芯地よりもシルク オーガンザの縫い込み芯地が適した解決策となることがよくあります。

アイロンの接着剤残り

接着芯が誤って折れたり、上向きに置かれたりしてアイロンに直接接触すると、接着剤の残りが鉄板に付着します。取り除くには、アイロンを中温に加熱し、折り畳んだ清潔な綿布の上でソールプレートをこすります。接着剤が移るはずです。頑固な残留物用に市販の鉄製ソールプレートクリーナーもあります。常に当て布を使用することで、これを完全に防ぎます。

融着後の生地の歪み

持ち上げて位置を変える動作ではなく、スライド動作でプレスすることは、融着中に生地が歪む主な原因です。スライド動作により、まだ柔らかい芯地が引きずられ、ファッション生地が伸びたり歪んだりする可能性があります。バイアスカットの作品や、伸びの多い生地を扱う場合は、まっすぐに上下に押す動作に特に注意し、移動する前に作品が完全に冷めるまで待ってください。

硬い、ボードのような結果

インターフェース部分が本来の目的に対して硬すぎると感じられる場合は、インターフェースの重量が生地またはプロジェクトに対して重すぎます。これは、下水道がウエストバンドウェイトの接着芯を襟部分に適用する場合や、ドレープのある衣服の前面に不織布の接着芯を使用する場合に特によく見られます。唯一の本当の解決策は、接着芯を取り除き（慎重に加熱して接着剤を再柔らかくしてから剥がします。これは接着の程度に応じて変わります）、より軽いウェイトと交換することです。

縫い込み vs 接着芯と芯地: それぞれに意味がある場合

可融性インターフェースはより高速でアクセスしやすいですが、常に適切なツールであるとは限りません。縫い付け接着芯（状況によっては非融着または単に「芯地」と呼ばれることもあります）は縫い代に縫い付けられ、接着剤ではなく機械的に所定の位置に留まります。

• 縫い付けは次の場合に推奨されます。 ドライクリーニング専用の生地（可融性接着剤の洗浄は問題ありませんが、ドライクリーニングを何度も繰り返すと接着剤が劣化する可能性があります）。織りが緩いため、アイロンで変形する可能性があります。熱に弱い生地。最大限のドレープと柔らかさが目標のオートクチュール仕立て。また、ブークレ生地や刺繍が施された生地など、表面が完全に接着できないようなテクスチャーの強い生地も使用できます。
• 可融性は以下の場合に推奨されます。 スピードが重要な家庭用縫製。接着性の高い可融性物質がしっかりと保持されている、洗濯機で洗える衣類。バッグ作りとクラフトプロジェクト。しっかりとした鮮明な結果が必要なあらゆるアプリケーション。典型的な綿と麻の生地を使用したプロジェクト。

プロのアパレル製造では、接着芯地と縫い込み芯地のどちらを選択するかは、衣類の価格によって決まります。 ファストファッションの衣料品では、ほとんどの場合、可融性芯地が使用されています。これは、自動プレス機によって手縫いに比べてほんのわずかな時間で接着できるためです。 高級テーラード衣類、特にメンズウェアでは、今でもジャケットの前胸部分に手縫いのキャンバス芯地が使用されており、時間の経過とともに着用者の体にフィットする構造を作り出しています。接着可能なものでは再現できません。

可融性インターフェースでプロフェッショナルな結果を得るためのヒント

いくつかの習慣によって、インターフェイスがプロフェッショナルに見えるプロジェクトと、そうでないプロジェクトを確実に区別できます。

1. 必ず最初にスクラップでテストしてください。 接着芯を3インチ四方に切り、ファッション生地を3インチ四方に切ります。手を融合し、冷却し、評価します。一度洗って泡立ちを確認してください。 2 分間のテストで、何時間ものイライラを解消できます。
2. ウールのプレスマットを使用します。 標準的なアイロン台とは異なり、ウール マットはしっかりとしたわずかにたわむ表面を提供し、熱を吸収して下から生地に反射します。これにより、特にテクスチャード加工された生地での接着の一貫性が劇的に向上します。
3. アイロンを完全に温めてください 始める前に。アイロンが完全な温度に達していないと、一貫性のない結果が得られます。最初のプレスでは、たとえその後のプレスでは問題なくても、出力が不十分になる可能性があります。
4. 縫い目の内側で接着芯をカットします 縫い代のかさばりをなくしたいときに。これは「シームラインまでのトリミング」と呼ばれ、きれいに仕上げられた衣服の襟、袖口、その他の構造的な部分に対して標準的に行われています。
5. 仕立て屋の拍子木を使用する 押した後。クラッパーは緻密な木のブロックで、アイロンを外した直後に、プレスしたばかりの生地にしっかりと押し付けられます。生地を平らに保ちながら熱を保持するため、単に生地を空気中で冷やすよりも、よりパリッとした平らな仕上がりになります。
6. 接着芯は折り畳まず丸めた状態で保管してください。 接着芯の折り線は貼り付け後に目立つようになり、常に押し出すことができるわけではありません。未使用の接着芯は、粘着面を内側にしてボール紙の筒に巻き付けて保管してください。
7. インターフェースのメーカーの説明書を読んで、 一般的なアドバイスだけではありません。ブランドが異なれば、使用する樹脂配合も異なり、わずかに異なる温度や蒸気の有無で最適に溶融する可能性があります。接着芯に付属の説明書は、その製品に固有のものです。

接着芯地と他の裏地や下線方法との違い

芯地、芯地、裏地、下線は関連しているものの別個の概念であり、家庭用縫製パターンやチュートリアルでは同じ意味で使用される場合があるため、ここで用語を明確にする価値があります。

• インターフェース — 特定の領域（襟、ウエストバンド、ボタンバンド）を安定させます。通常、衣服の製作が始まる前に、個々のパターン部分の裏側に融着または縫い付けられます。
• 芯地 — テキスタイルの専門用語では、外側の生地と裏地の間の完全な層を指し、通常はアウター、コート、または構造ジャケットの暖かさや身体を保護します。可融性芯地は可融性接着芯と同じ方法で適用されますが、構造ゾーンだけでなく衣類全体をカバーします。
• 下線 — ファッション生地と同じようにカットされ、製造を通じてファッション生地と一体のものとして扱われる生地の層。接着芯とは異なり、アンダーラインはファッション生地全体を覆っており、必ずしも接着できるわけではありません。多くの場合、所定の位置に仮付けまたはしつけが行われます。アンダーラインは、薄手の生地にボディ感を加えたり、ビーズや刺繍が施された生地をサポートしたりするために、ブライダルやオートクチュールの作品でよく使われます。
• 裏地 — 衣服の内側を仕上げ、縫い代をカバーする別の生地層。裏地は別個の層であり、外側の生地に接着または融着していません。

現代の家庭用縫製パターンでは、これらの用語は簡略化されることがよくあります。「接着芯」は、接着芯と芯地の技術的な区別に関係なく、安定化する可融性層または縫い込み層を意味するために使用されます。パターンにインターフェースが必要な場合、それは特定のピースに適用される安定化層を意味します。芯地という場合は、通常、アウターウェアプロジェクトの完全な暖かさの層を意味します。

用途別の推奨可融性インターフェース製品

市場には数十の製品が存在しますが、広く推奨されているオプションの実践的な概要をユースケース別にまとめて紹介します。入手可能かどうかは国によって異なり、新製品は定期的に導入されることに注意してください。

接着芯と芯地を使用した衣類のお手入れ

適切に適用された可融性接着剤は耐久性がありますが、お手入れ方法はその寿命に影響します。いくつかのガイドラインに従うことで、衣服は何度洗っても構造的でプロフェッショナルな外観を保つことができます。

• 熱いお湯ではなく、冷水またはぬるま湯で洗ってください。 洗浄温度が高いと樹脂の結合が柔らかくなり、特に安価な接着面の場合、時間の経過とともに層間剥離が発生する可能性があります。ほとんどの高品質接着芯は、40°C (104°F) での洗濯機での洗濯に耐えるように設計されています。
• 長時間の浸漬は避けてください。 接着面の衣類を長時間浸したままにしておくと、接着が弱くなる可能性があります。標準的な洗濯機の洗浄サイクルで問題ありません。一晩浸すことはできません。
• 乾燥機は低温で使用するか、吊り干ししてください。 乾燥機の高温は、洗浄温度が高すぎる場合と同様に、接着力を劣化させる可能性があります。吊り干しまたは低温でのタンブル乾燥は、インターフェイスのある衣類に優しいです。
• アイロンをかける際は、当て布をして当ててください。 右側から直接アイロンをかけると、接合部分に光沢が出ることがあります。特に、芯地が外側の表面のすぐ下にある襟や袖口には、常に布を使用してください。
• 2 つの素材のうちデリケートな素材の取り扱いラベルに従ってください。 — ファッション生地またはインターフェイス。ファッション生地が綿であっても、芯地が穏やかな洗濯のみと評価されている場合は、より穏やかな指示に従ってください。

可融性芯地が使用されているドライクリーニング専用の衣類の場合、標準的なドライクリーニング溶剤は一般に接着剤に対して安全ですが、長年にわたりドライクリーニングを繰り返すと、最終的には接着力が弱くなる可能性があります。これが、何十年も着用できると予想される非常に高級なテーラード衣服が、接着芯地ではなく縫い込み芯地を使用する理由の 1 つです。
